Практика
Файлы находятся внутри автономной сборки.
Поиск и устранение неполадок в работе OSPFv2 для одной области

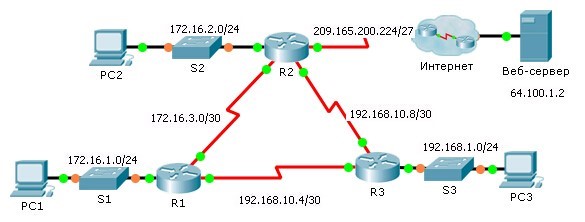

Топология
Таблица адресации
|
Устройство |
Интерфейс |
IP-адрес |
Маска подсети |
Шлюз по умолчанию |
|
R1 |
G0/0 |
172.16.1.1 |
255.255.255.0 |
N/A |
|
S0/0/0 |
172.16.3.1 |
255.255.255.252 |
N/A |
|
|
S0/0/1 |
192.168.10.5 |
255.255.255.252 |
N/A |
|
|
R2 |
G0/0 |
172.16.2.1 |
255.255.255.0 |
N/A |
|
S0/0/0 |
172.16.3.2 |
255.255.255.252 |
N/A |
|
|
S0/0/1 |
192.168.10.9 |
255.255.255.252 |
N/A |
|
|
S0/1/0 |
209.165.200.225 |
255.255.255.224 |
N/A |
|
|
R3 |
G0/0 |
192.168.1.1 |
255.255.255.0 |
N/A |
|
S0/0/0 |
192.168.10.6 |
255.255.255.252 |
N/A |
|
|
S0/0/1 |
192.168.10.10 |
255.255.255.252 |
N/A |
|
|
PC1 |
NIC |
172.16.1.2 |
255.255.255.0 |
172.16.1.1 |
|
PC2 |
NIC |
172.16.2.2 |
255.255.255.0 |
172.16.2.1 |
|
PC3 |
NIC |
192.168.1.2 |
255.255.255.0 |
192.168.1.1 |
Сценарий
В этом упражнении вам предстоит найти и устранить неполадки маршрутизации OSPF, используя команды ping и show для определения ошибок в конфигурации сети. Затем вам нужно будет задокументировать найденные ошибки и применить соответствующее решение. Наконец, нужно будет проверить успешное установление сквозного подключения.
Процедура поиска и устранения неполадок
- Для обнаружения проблем подключения используйте команды тестирования, после чего внесите проблему в таблицу документации.
- Для обнаружения источника проблемы используйте команды проверки и разработайте соответствующее решение. Внесите предлагаемое решение в таблицу документации.
- Примените по очереди каждое решение и убедитесь, что проблема решена. Укажите статус решения проблемы в таблице документации.
- Если проблему решить не удалось, возможно, перед возвращением к шагу 2 понадобится отменить примененное решение.
- Устранив все найденные неполадки, протестируйте сквозное подключение.
Таблица документации
Мы рекомендуем отдельно выписать на листку бумаги следующую таблицу, где вам будет удобно вести цепочку траблшутинга и обнаружения проблем.
|
Устройство |
Выявленная неполадка |
Предлагаемое решение |
Неполадка устранена? |
|
|
|
|
|
|
|
