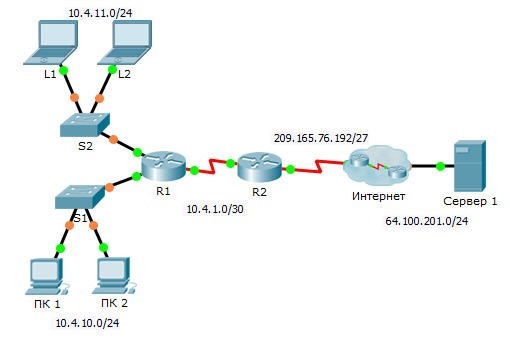

Топология



Таблица адресации

Устройство	Интерфейс	IP-адрес	Маска подсети	Шлюз по умолчанию
R1	G0/0	10.4.10.254	255.255.255.0	Недоступно
	G0/1	10.4.11.254	255.255.255.0	Недоступно
	S0/0/1	10.4.1.2	255.255.255.252	Недоступно
R2	S0/0/0	209.165.76.194	255.255.255.224	Недоступно
	S0/0/1	10.4.1.1	255.255.255.252	Недоступно
Сервер 1	NIC	64.100.201.5	255.255.255.0	64.100.201.1
ПК 1	NIC	10.4.10.1	255.255.255.0	10.4.10.254
ПК 2	NIC	10.4.10.2	255.255.255.0	10.4.10.254
L1	NIC	10.4.11.1	255.255.255.0	10.4.11.254
L2	NIC	10.4.11.2	255.255.255.0	10.4.11.254





Задачи

Часть 1. Локализация проблемы

Часть 2. Отладка настроек NAT Часть 3. Проверка связи

Сценарий

Подрядчик восстановил старую настройку на новом маршрутизаторе с работающим преобразованием NAT. Однако после создания резервной копии старой настройки сеть изменилась, и в нее была добавлена новая подсеть. Ваша задача — восстановить работу сети.

Часть 1: Локализация проблемы

Отправьте эхо-запрос на Сервер 1 с ПК 1, ПК 2, L1, L2 и R2. Запишите результаты каждого эхозапроса. В случае необходимости отправьте эхо-запрос на любой другой компьютер.

Часть 2: Отладка настроек NAT

Шаг 1: Просмотрите преобразования NAT на маршрутизаторе R2.

Если NAT работает, в таблице должны быть записи.

Шаг 2: Просмотрите текущую настройку маршрутизатора R2.

Внутренний порт NAT должен соответствовать частному адресу, а внешний порт NAT должен соответствовать публичному адресу.

Шаг 3: Исправьте настройки интерфейсов.

Примените к соответствующим портам команды ip nat inside и ip nat outside.

Шаг 4: Отправьте эхо-запрос на Сервер 1 с ПК 1, ПК 2, L1, L2 и R2.

Запишите результаты каждого эхо-запроса. В случае необходимости отправьте эхо-запрос на любой другой компьютер.

Шаг 5: Просмотрите преобразования NAT на маршрутизаторе R2.

Если NAT работает, в таблице должны быть записи.

Шаг 6: Отобразите список контроля доступа 101 на маршрутизаторе R2.

Шаблонная маска должна охватывать сети 10.4.10.0 и 10.4.11.0.

Шаг 7: Внесите изменения в список контроля доступа.

Удалите список контроля доступа access-list 101 и замените его похожим списком длиной также в одну запись. Шаблонная маска должна быть единственным отличием.

Часть 3: Проверьте связь

Шаг 1: Проверьте связь с сервером Сервер 1.

Запишите результаты каждого эхо-запроса. Все узлы должны успешно отправлять эхо-запросы на Сервер 1, R1 и R2. В случае непрохождения эхо-запросов выполните отладку.

Шаг 2: Просмотрите преобразования NAT на маршрутизаторе R2.

Таблица NAT должна содержать несколько записей
