Практика
Файлы находятся внутри автономной сборки.
Настройка сетей VPN (дополнительно)

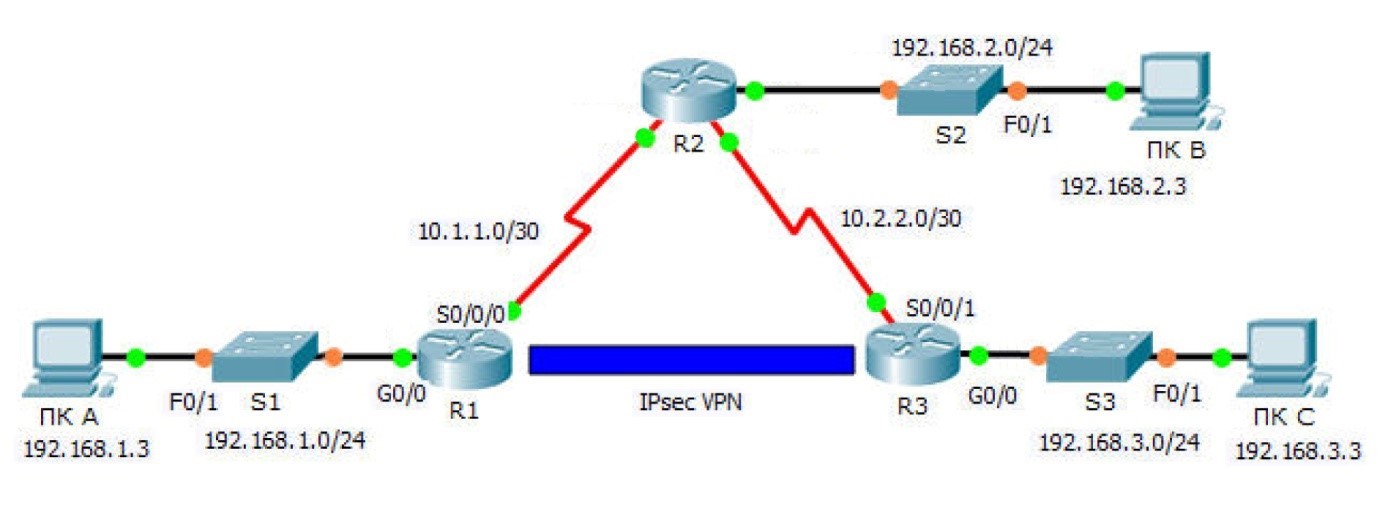

Топология
Таблица адресации
|
Устройство |
Интерфейс |
IP-адрес |
Маска подсети |
Шлюз по умолчанию |
|
R1 |
G0/0 |
192.168.1.1 |
255.255.255.0 |
Недоступно |
|
S0/0/0 |
10.1.1.2 |
255.255.255.252 |
Недоступно |
|
|
R2 |
G0/0 |
192.168.2.1 |
255.255.255.0 |
Недоступно |
|
S0/0/0 |
10.1.1.1 |
255.255.255.252 |
Недоступно |
|
|
S0/0/1 |
10.2.2.1 |
255.255.255.252 |
Недоступно |
|
|
R3 |
G0/0 |
192.168.3.1 |
255.255.255.0 |
Недоступно |
|
S0/0/1 |
10.2.2.2 |
255.255.255.252 |
Недоступно |
|
|
ПК A |
Сетевой адаптер |
192.168.1.3 |
255.255.255.0 |
192.168.1.1 |
|
ПК B |
Сетевой адаптер |
192.168.2.3 |
255.255.255.0 |
192.168.2.1 |
|
ПК C |
Сетевой адаптер |
192.168.3.3 |
255.255.255.0 |
192.168.3.1 |
Параметры политики 1 фазы ISAKMP
|
Параметры |
R1 |
R3 |
|
|
Метод распространения ключей |
Вручную или с помощью ISAKMP |
ISAKMP |
ISAKMP |
|
Алгоритм шифрования |
DES, 3DES или AES |
AES |
AES |
|
Алгоритм хеширования |
MD5 или SHA-1 |
SHA-1 |
SHA-1 |
|
Метод аутентификации |
Общие ключи или RSA |
pre-share |
pre-share |
|
Обмен ключами |
Группа DH 1, 2 или 5 |
DH 2 |
DH 2 |
|
Время жизни IKE SA |
86400 секунд или меньше |
86400 |
86400 |
|
Ключ ISAKMP |
|
cisco |
cisco |
Параметры по умолчанию выделены полужирным шрифтом. Другие параметры необходимо указать явным образом.
Параметры политики 2 фазы IPsec
|
Параметры |
R1 |
R3 |
|
Набор преобразований |
VPN-SET |
VPN-SET |
|
Имя узла пира |
R3 |
R1 |
|
IP-адрес пира |
10.2.2.2 |
10.1.1.2 |
|
Сеть, трафик которой шифруется |
192.168.1.0/24 |
192.168.3.0/24 |
|
Имя для криптографического сопоставления (crypto map) |
VPN-MAP |
VPN-MAP |
|
Установка SA |
ipsec-isakmp |
ipsec-isakmp |
Задачи
- Часть 1. Включение функций безопасности
- Часть 2. Настройка параметров IPsec на маршрутизаторе R1 Часть 3. Настройка параметров IPsec на маршрутизаторе R3 Часть 4.
- Проверка работы VPN IPsec
Сценарий
В этом задании необходимо на двух маршрутизаторах настроить поддержку межузловой сети VPN с использованием IPsec для трафика, проходящего между их соответствующими локальными сетями. IPsec-трафик VPN будет проходить через другой маршрутизатор, который не знает об использовании VPN. IPsec обеспечивает передачу конфиденциальной информации в защищённом режиме по незащищённым сетям, таким как Интернет. IPsec действует как протокол сетевого уровня, обеспечивая защиту и аутентификацию IP пакетов между участвующими в связи устройствами IPsec (равноправными узлами), такими как маршрутизаторы Cisco.
Часть 1: Включение функций безопасности
Шаг 1: Активируйте модуль securityk9.
Для выполнения этого задания должна быть включена лицензия пакета технологий обеспечения безопасности (Security) на маршрутизаторах R1 и R3.
Примечание. В качестве пароля как пользовательского, так и привилегированного режима используется cisco.
a. Введите команду show version в пользовательском или привилегированном режиме, чтобы убедиться, что лицензия пакета технологий безопасности активирована.
---------------------------------------------------------------- Technology Technology-package Technology-package
Current Type Next reboot ----------------------------------------------------------------- ipbase ipbasek9 Permanent ipbasek9 security None None None uc None None None data None None None Configuration register is 0x2102
b. Если это не так, активируйте модуль securityk9 для следующей загрузки маршрутизатора, примите лицензию, сохраните настройку и перезагрузите маршрутизатор.
R1(config)# license boot module c2900 technology-package securityk9
R1(config)# end
R1# copy running-config startup-config
R1# reload
c. После перезагрузки снова выполните команду show version для проверки активации лицензии пакета технологий безопасности.
Technology Package License Information for Module:'c2900'
---------------------------------------------------------------- Technology Technology-package Technology-package
Current Type Next reboot ----------------------------------------------------------------- ipbase ipbasek9 Permanent ipbasek9 security securityk9 Evaluation securityk9 uc None None None data None None None
d. Повторите шаги 1a-1c для маршрутизатора R3.
Часть 2: Настройте параметры IPsec на маршрутизаторе R1
Шаг 1: Проверьте связь.
Отправьте эхо-запрос с ПК A на ПК C.
Шаг 2: Определите интересующий трафик на маршрутизаторе R1.
Настройте ACL-список 110 таким образом, чтобы определить трафик из локальной сети на маршрутизаторе R1 до локальной сети на маршрутизаторе R3 как интересующий. Данный интересующий трафик будет активировать VPN IPsec при наличии трафика между локальными сетями маршрутизаторов R1 и R3. Весь остальной трафик, передаваемый из этих локальных сетей, шифроваться не будет. Помните о действии неявного запрета «deny any» и о том, что добавлять данное правило в список не требуется.
R1(config)# access-list 110 permit ip 192.168.1.0 0.0.0.255 192.168.3.0 0.0.0.255
Шаг 3: Настройте параметры 1 фазы ISAKMP на маршрутизаторе R1.
Настройте на маршрутизаторе R1 свойства криптографической политики ISAKMP 10, а также общий ключ шифрования cisco. Конкретные параметры, подлежащие настройке, приведены в таблице настроек 1 фазы ISAKMP. Значения по умолчанию настраивать не нужно, поэтому требуется настроить только шифрование, способ обмена ключами и метод DH.
R1(config)# crypto isakmp policy 10
R1(config-isakmp)# encryption aes
R1(config-isakmp)# authentication pre-share
R1(config-isakmp)# group 2
R1(config-isakmp)# exit
R1(config)# crypto isakmp key cisco address 10.2.2.2
Шаг 4: Настройте параметры 2 фазы ISAKMP на маршрутизаторе R1.
Создайте набор преобразований (transform-set) VPN-SET для использования esp-3des и esp-shahmac. Затем создайте криптографическое сопоставление (crypto map) VPN-MAP, которое связывает вместе все параметры 2 фазы. Используйте порядковый номер 10 и определите его в качестве сопоставления ipsec-isakmp.
R1(config)# crypto ipsec transform-set VPN-SET esp-3des esp-sha-hmac
R1(config)# crypto map VPN-MAP 10 ipsec-isakmp
R1(config-crypto-map)# description VPN connection to R3
R1(config-crypto-map)# set peer 10.2.2.2
R1(config-crypto-map)# set transform-set VPN-SET
R1(config-crypto-map)# match address 110 R1(config-crypto-map)# exit
Шаг 5: Настройте криптографическое сопоставление для исходящего интерфейса.
Наконец, привяжите криптографическое сопоставление VPN-MAP к исходящему интерфейсу Serial 0/0/0. Примечание. Данный этап не оценивается.
R1(config)# interface S0/0/0
R1(config-if)# crypto map VPN-MAP
Часть 3: Настройка параметров IPsec на маршрутизаторе R3
Шаг 1: Настройте маршрутизатор R3 для поддержки сети VPN между площадками с маршрутизатором R1.
Теперь настройте параметры передачи на обоих направлениях маршрутизатора R3. Настройте ACLсписок 110 так, чтобы определить трафик из локальной сети маршрутизатора R3 до локальной сети маршрутизатора R1 как интересующий.
R3(config)#
access-list 110 permit ip 192.168.3.0 0.0.0.255 192.168.1.0 0.0.0.255
Шаг 2: Настройте параметры 1 фазы ISAKMP на маршрутизаторе R3.
Настройте на маршрутизаторе R3 свойства криптографической политики ISAKMP 10, а также общий ключ шифрования cisco.
R3(config)# crypto isakmp policy 10
R3(config-isakmp)# encryption aes
R3(config-isakmp)# authentication pre-share
R3(config-isakmp)# group 2
R3(config-isakmp)# exit
R3(config)# crypto isakmp key cisco address 10.1.1.2
Шаг 3: Настройте параметры 2 фазы ISAKMP на маршрутизаторе R1.
Аналогично действиям для маршрутизатора R1, создайте набор преобразований (transform-set) VPNSET для esp-3des и esp-sha-hmac. Затем создайте криптографическое сопоставление (crypto map) VPN-MAP, которое связывает вместе все параметры 2 фазы. Используйте порядковый номер 10 и определите его в качестве сопоставления ipsec-isakmp.
R3(config)# crypto ipsec transform-set VPN-SET esp-3des esp-sha-hmac
R3(config)# crypto map VPN-MAP 10 ipsec-isakmp
R3(config-crypto-map)# description VPN connection to R1
R3(config-crypto-map)# set peer 10.1.1.2
R3(config-crypto-map)# set transform-set VPN-SET
R3(config-crypto-map)# match address 110 R3(config-crypto-map)# exit
Шаг 4: Настройте криптографическое сопоставление для исходящего интерфейса.
Наконец, привяжите криптографическое сопоставление VPN-MAP к исходящему интерфейсу Serial 0/0/1. Примечание. Данный этап не оценивается.
R3(config)# interface S0/0/1
R3(config-if)# crypto map VPN-MAP
Часть 4: Проверка работы VPN по IPsec
Шаг 1: Проверьте туннель до прохождения по нему интересующего трафика.
Введите команду show crypto ipsec sa на маршрутизаторе R1. Обратите внимание, что количество всех пакетов (инкапсулированных, зашифрованных, декапсулированных и дешифрованных) равно 0.
R1# show crypto ipsec sa
interface: Serial0/0/0 Crypto map tag: VPN-MAP, local addr 10.1.1.2 protected vrf: (none) local ident (addr/mask/prot/port): (192.168.1.0/255.255.255.0/0/0) remote ident (addr/mask/prot/port): (192.168.3.0/255.255.255.0/0/0) current_peer 10.2.2.2 port 500 PERMIT, flags={origin_is_acl,}
#pkts encaps: 0, #pkts encrypt: 0, #pkts digest: 0
#pkts decaps: 0, #pkts decrypt: 0, #pkts verify: 0
#pkts compressed: 0, #pkts decompressed: 0
#pkts not compressed: 0, #pkts compr. failed: 0
#pkts not decompressed: 0, #pkts decompress failed: 0
#send errors 0, #recv errors 0 local crypto endpt.: 10.1.1.2, remote crypto endpt.:10.2.2.2 path mtu 1500, ip mtu 1500, ip mtu idb Serial0/0/0 current outbound spi: 0x0(0) <Данные опущены>
Шаг 2: Создание интересующего трафика.
Отправьте на компьютер ПК C эхо-запрос от компьютера ПК A.
Шаг 3: Проверьте туннель после прохождения интересующего трафика.
На маршрутизаторе R1 повторно введите команду show crypto ipsec sa. Теперь обратите внимание, что количество пакетов стало больше 0. Это означает, что туннель сети VPN по IPsec работает.
R1# show crypto ipsec sa
interface: Serial0/0/0 Crypto map tag: VPN-MAP, local addr 10.1.1.2 protected vrf: (none) local ident (addr/mask/prot/port): (192.168.1.0/255.255.255.0/0/0) remote ident (addr/mask/prot/port): (192.168.3.0/255.255.255.0/0/0) current_peer 10.2.2.2 port 500 PERMIT, flags={origin_is_acl,}
#pkts encaps: 3, #pkts encrypt: 3, #pkts digest: 0
#pkts decaps: 3, #pkts decrypt: 3, #pkts verify: 0
#pkts compressed: 0, #pkts decompressed: 0
#pkts not compressed: 0, #pkts compr. failed: 0
#pkts not decompressed: 0, #pkts decompress failed: 0
#send errors 1, #recv errors 0 local crypto endpt.: 10.1.1.2, remote crypto endpt.:10.2.2.2 path mtu 1500, ip mtu 1500, ip mtu idb Serial0/0/0 current outbound spi: 0x0A496941(172583233)
<Данные опущены>
Шаг 4: Создание не интересующего трафика.
Отправьте на ПК B эхо-запрос от ПК A.
Шаг 5: Проверка туннеля.
На маршрутизаторе R1 повторно введите команду show crypto ipsec sa. Наконец, обратите внимание, что количество пакетов не изменилось. Это означает, что не интересующий трафик не шифруется.
