Базовая настройка протокола EIGRP для IPv4

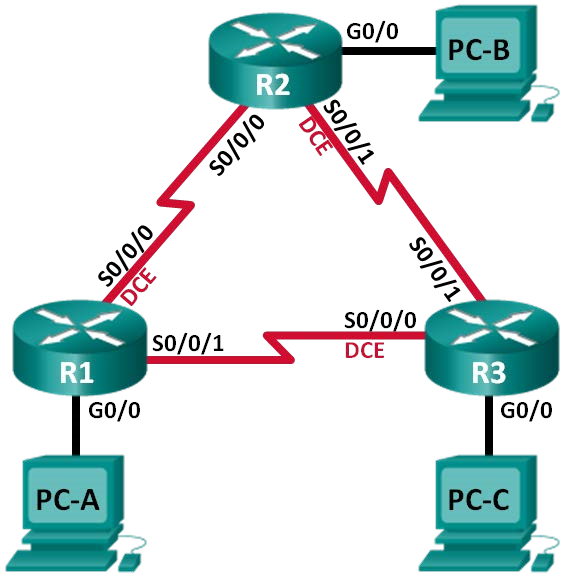

Топология

Базовая настройка протокола EIGRP для IPv4

Таблица адресации

Устройство

Интерфейс

IP-адрес

Маска подсети

Шлюз по умолчанию

R1

G0/0

192.168.1.1

255.255.255.0

N/A



S0/0/0 (DCE)

10.1.1.1

255.255.255.252

N/A



S0/0/1

10.3.3.1

255.255.255.252

N/A

R2

G0/0

192.168.2.1

255.255.255.0

N/A



S0/0/0

10.1.1.2

255.255.255.252

N/A



S0/0/1 (DCE)

10.2.2.2

255.255.255.252

N/A

R3

G0/0

192.168.3.1

255.255.255.0

N/A



S0/0/0 (DCE)

10.3.3.2

255.255.255.252

N/A



S0/0/1

10.2.2.1

255.255.255.252

N/A

PC-A

NIC

192.168.1.3

255.255.255.0

192.168.1.1

PC-B

NIC

192.168.2.3

255.255.255.0

192.168.2.1

PC-C

NIC

192.168.3.3

255.255.255.0

192.168.3.1


Задачи

Часть 1. Построение сети и проверка соединения

Часть 2. Настройка маршрутизации EIGRP

Часть 3. Проверка маршрутизации EIGRP

Часть 4. Настройка пропускной способности и пассивных интерфейсов

Исходные данные/сценарий

Протокол EIGRP — это высокопроизводительный протокол маршрутизации на основе векторов расстояния, относительно несложный при настройке для базовых сетей.

В этой лабораторной работе необходимо настроить EIGRP для приведённых выше сетей и их топологии. Вам предстоит изменить пропускную способность и настроить пассивный интерфейс, чтобы повысить эффективность работы EIGRP.

Примечание. В лабораторной работе используются маршрутизаторы с интеграцией сервисов серии Cisco 1941 под управлением ОС Cisco IOS 15.2(4) M3 (образ universalk9). Возможно использование других маршрутизаторов и версий Cisco IOS. В зависимости от модели устройства и версии Cisco IOS доступные команды и их результаты могут отличаться от приведённых в описании лабораторных работ. Точные идентификаторы интерфейсов приведены в сводной таблице интерфейсов маршрутизаторов в конце лабораторной работы.

Примечание. Убедитесь, что предыдущие настройки маршрутизаторов и коммутаторов удалены, и на этих устройствах отсутствуют файлы загрузочной конфигурации. Если вы не уверены в этом, обратитесь к инструктору.

Необходимые ресурсы:

  • 3 маршрутизатора (Cisco 1941 под управлением ОС Cisco IOS 15.2(4) M3 (образ universal) или аналогичная модель);
  • 3 компьютера (под управлением Windows 7, Vista или XP с программой эмуляции терминала, например Tera Term);
  • консольные кабели для настройки устройств Cisco IOS через порты консоли;
  • кабели Ethernet и последовательные кабели в соответствии с топологией.


Часть 1: Построение сети и проверка соединения

В первой части вам предстоит настроить топологию сети и настроить базовые параметры, такие как IP-адреса интерфейсов, статическая маршрутизация, доступ к устройствам и пароли.

Шаг 1: Подключите кабели в сети в соответствии с топологией.

Шаг 2: Настройте узлы ПК.

Шаг 3: Выполните запуск и перезагрузку маршрутизаторов.

Шаг 4: Настройте базовые параметры каждого маршрутизатора.

a. Отключите поиск DNS.

b. Настройте IP-адреса для маршрутизаторов в соответствии с таблицей адресации.

c. Настройте имя устройств в соответствии с топологией.

d. Назначьте cisco в качестве паролей консоли и VTY.

e. Назначьте class в качестве пароля привилегированного режима.

f. Настройте logging synchronous, чтобы сообщения консоли и сообщения VTY не препятствовали вводу команд.

g. Настройте сообщение дня.

h. Сохраните текущую конфигурацию в загрузочную конфигурацию.

Шаг 5: Проверьте соединение.

Маршрутизаторы должны успешно отправлять эхо-запросы друг другу, и все ПК должны успешно отправлять эхо-запросы на свои шлюзы по умолчанию. Компьютеры не смогут отправлять эхо-запросы другим компьютерам, пока не будет настроена маршрутизация EIGRP. При неудачном выполнении эхо-запросов выполните поиск и устранение неполадок.


Часть 2: Настройка маршрутизации EIGRP

Шаг 1: Включите маршрутизацию EIGRP на маршрутизаторе R1. Используйте номер автономной системы 10.

R1(config)# router eigrp 10

Шаг 2: Объявите напрямую подключенные сети на маршрутизаторе R1, используя шаблонную маску.

R1(config-router)# network 10.1.1.0 0.0.0.3
R1(config-router)# network 192.168.1.0 0.0.0.255
R1(config-router)# network 10.3.3.0 0.0.0.3

Почему рекомендуется использовать шаблонные маски при объявлении сетей? Можно ли исключить маску в какой-нибудь из вышеприведённых инструкций network? Если да, то в какой (в каких)?

Шаг 3: Включите маршрутизацию EIGRP и объявите напрямую подключенные сети на маршрутизаторах R2 и R3.

После добавления интерфейсов в процесс маршрутизации EIGRP появятся сообщения отношений смежности с соседними устройствами. В качестве примера показаны сообщения маршрутизатора R2.

*Apr 14 15:24:59.543: %DUAL-5-NBRCHANGE: EIGRP-IPv4 10: Neighbor 10.1.1.1

(Serial0/0/0) is up: new adjacency



Шаг 4: Проверьте сквозное подключение.

Если EIGRP настроен правильно, эхо-запросы между всеми устройствами должны быть успешными.

Примечание. В зависимости от операционной системы, для успешной отправки эхо-запросов на ПК может потребоваться отключить брандмауэр.


Часть 3: Проверка маршрутизации EIGRP

Шаг 1: Анализ таблицы соседних устройств EIGRP.

На маршрутизаторе R1 выполните команду show ip eigrp neighbors для проверки отношений смежности, установленных с соседними маршрутизаторами.

R1# show ip eigrp neighbors
EIGRP-IPv4
Neighbors for AS(10)
H   Address                 Interface              Hold Uptime   SRTT
RTO  Q  Seq

(sec)         (ms)       Cnt Num
1   10.3.3.2                Se0/0/1                  13 00:24:58    8
100  0  17
0   10.1.1.2                Se0/0/0                  13 00:29:23    7
100  0  23

Шаг 2: Проанализируйте таблицу IP-маршрутизации EIGRP.

R1# show ip route eigrp
Codes: L -
local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O -
OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 -
OSPF NSSA external type 2        E1 -
OSPF external type 1, E2 - OSPF external type 2        i - IS-IS, su - IS-IS summary, L1 -
IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route        o - ODR, P - periodic downloaded static
route, H - NHRP, l - LISP
       + - replicated route, % - next hop
override

Gateway of last
resort is not set

      10.0.0.0/8 is variably subnetted, 5
subnets, 2 masks
D        10.2.2.0/30 [90/2681856] via 10.3.3.2,
00:29:01, Serial0/0/1
                     [90/2681856] via 10.1.1.2,
00:29:01, Serial0/0/0
D     192.168.2.0/24 [90/2172416] via 10.1.1.2,
00:29:01, Serial0/0/0
D     192.168.3.0/24 [90/2172416] via 10.3.3.2,
00:27:56, Serial0/0/1

Почему у маршрутизатора R1 два пути к сети 10.2.2.0/30?

_______________________________________________________________________________________

Шаг 3: Проанализируйте таблицу соседних устройств EIGRP.

R1# show ip eigrp topology
EIGRP-IPv4
Topology Table for AS(10)/ID(192.168.1.1) Codes: P - Passive, A - Active, U -
Update, Q - Query, R - Reply,        r -
reply Status, s - sia Status  P 192.168.3.0/24, 1 successors, FD is 2172416         via 10.3.3.2 (2172416/28160),
Serial0/0/1 P 192.168.2.0/24, 1 successors, FD
is 2172416         via 10.1.1.2
(2172416/28160), Serial0/0/0 P 10.2.2.0/30, 2
successors, FD is 2681856
via 10.1.1.2 (2681856/2169856), Serial0/0/0         via 10.3.3.2 (2681856/2169856),
Serial0/0/1 P 10.3.3.0/30, 1 successors, FD is
2169856         via Connected,
Serial0/0/1 P 192.168.1.0/24, 1 successors, FD
is 2816         via Connected,
GigabitEthernet0/0 P 10.1.1.0/30, 1 successors,
FD is 2169856         via
Connected, Serial0/0/0

Почему в таблице топологии маршрутизатора R1 отсутствуют возможные преемники?

_______________________________________________________________________________________

Шаг 4: Проверьте параметры маршрутизации EIGRP и объявленные сети.

Введите команду show ip protocols для проверки используемых параметров маршрутизации EIGRP.

R1# show ip protocols
*** IP Routing
is NSF aware ***

Routing Protocol
is "eigrp 10"
  Outgoing update filter list for all
interfaces is not set
  Incoming update filter list for all
interfaces is not set
  Default networks flagged in outgoing updates
  Default networks accepted from incoming
updates
  EIGRP-IPv4 Protocol for AS(10)
    Metric
weight K1=1, K2=0, K3=1, K4=0, K5=0
    NSF-aware route hold timer is 240
    Router-ID: 192.168.1.1
    Topology : 0 (base)
      Active Timer: 3 min
      Distance: internal 90 external 170
      Maximum
path: 4
      Maximum hopcount 100
      Maximum metric variance 1

  Automatic Summarization: disabled
  Maximum path: 4   Routing for
Networks:
    10.1.1.0/30
    10.3.3.0/30
    192.168.1.0   Routing Information Sources:
    Gateway         Distance      Last Update
    10.3.3.2              90      02:38:34
    10.1.1.2              90      02:38:34
  Distance: internal 90 external 170

Ответьте на следующие вопросы, используя результаты команды show ip protocols.

  1. Какой номер автономной системы используется? Какие сети объявляются?
  2. Каково значение административной дистанции для маршрутов EIGRP?
  3. Сколько маршрутов с равной стоимостью по умолчанию использует EIGRP?


Часть 4: Настройка пропускной способности и пассивных интерфейсов

В EIGRP используется пропускная способность по умолчанию, основанная на типе интерфейса маршрутизатора. В части 4 необходимо изменить эту пропускную способность, поскольку пропускная способность канала между маршрутизаторами R1 и R3 ниже, чем у каналов R1/R2 и R2/R3. Кроме того, необходимо настроить на каждом маршрутизаторе пассивные интерфейсы.

Шаг 1: Изучите текущие настройки маршрутизации.

a. Введите на маршрутизаторе R1 команду show interface s0/0/0.

R1# show interface s0/0/0
Serial0/0/0 is
up, line protocol is up
  Hardware is WIC MBRD Serial
  Internet address is 10.1.1.1/30   MTU 1500 bytes, BW 1544 Kbit/sec, DLY 20000 usec,      reliability 255/255, txload 1/255, rxload
1/255   Encapsulation HDLC, loopback not
set
  Keepalive set (10 sec)
  Last input 00:00:01, output 00:00:02, output
hang never
  Last clearing of "show interface"
counters 03:43:45
  Input queue: 0/75/0/0
(size/max/drops/flushes); Total output drops: 0
  Queueing strategy: fifo
  Output queue: 0/40 (size/max)
  5 minute input rate 0 bits/sec, 0 packets/sec
  5 minute output rate 0 bits/sec, 0
packets/sec
     4050 packets input, 270294 bytes, 0 no
buffer
     Received 1554 broadcasts (0 IP multicasts)
0
runts,
0 giants, 0 throttles
1  input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 1 abort
     4044 packets output, 271278 bytes, 0
underruns
     0 output errors, 0 collisions, 5 interface
resets
     4 unknown protocol drops
     0 output buffer failures, 0 output buffers
swapped out
     12 carrier transitions
     DCD=up
DSR=up  DTR=up  RTS=up
CTS=up

  1. Какова пропускная способность по умолчанию для этого последовательного интерфейса?
  2. Сколько маршрутов к сети 10.2.2.0/30 содержит таблица маршрутизации?

Шаг 2: Измените пропускную способность на маршрутизаторах.

a. Измените пропускную способность для последовательных интерфейсов на маршрутизаторе R1.

R1(config)# interface s0/0/0
R1(config-if)# bandwidth 2000
R1(config-if)# interface s0/0/1
R1(config-if)# bandwidth 64

Выполните на маршрутизаторе R1 команду show ip route. Появились ли изменения в таблице маршрутизации? Если да, в чём они заключаются?

Codes: L -
local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O -
OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 -
OSPF NSSA external type 2        E1 -
OSPF external type 1, E2 - OSPF external type 2        i - IS-IS, su - IS-IS summary, L1 -
IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static
route        o - ODR, P - periodic
downloaded static route, H - NHRP, l - LISP        + - replicated route, % - next hop
override

Gateway of last
resort is not set

      10.0.0.0/8 is variably subnetted, 5
subnets, 2 masks
C        10.1.1.0/30 is directly connected,
Serial0/0/0
L        10.1.1.1/32 is directly connected,
Serial0/0/0
D        10.2.2.0/30 [90/2681856] via 10.1.1.2,
00:03:09, Serial0/0/0
C        10.3.3.0/30 is directly connected,
Serial0/0/1
L        10.3.3.1/32 is directly connected,
Serial0/0/1
      192.168.1.0/24 is variably subnetted, 2
subnets, 2 masks
C        192.168.1.0/24 is directly connected,
GigabitEthernet0/0
L        192.168.1.1/32 is directly connected,
GigabitEthernet0/0
D     192.168.2.0/24 [90/1794560] via 10.1.1.2,
00:03:09, Serial0/0/0
D     192.168.3.0/24 [90/2684416] via 10.1.1.2,
00:03:08, Serial0/0/0

b. Измените пропускную способность для последовательных интерфейсов маршрутизаторов R2 и R3.

R2(config)# interface s0/0/0
R2(config-if)# bandwidth 2000
R2(config-if)# interface s0/0/1
R2(config-if)# bandwidth 2000

R3(config)# interface s0/0/0
R3(config-if)# bandwidth 64
R3(config-if)# interface s0/0/1
R3(config-if)# bandwidth 2000

Шаг 3: Проверьте изменения пропускной способности.

a. Проверьте изменения пропускной способности. Для проверки правильности установки пропускной способности выполните на всех трех маршрутизаторах команду show interface serial 0/0/x, где x — это номер соответствующего последовательного интерфейса. В качестве примера показан маршрутизатор R1.

R1# show
interface s0/0/0
Serial0/0/0 is
up, line protocol is up
  Hardware is WIC MBRD Serial
  Internet address is 10.1.1.1/30   MTU 1500 bytes, BW 2000 Kbit/sec, DLY 20000 usec,      reliability 255/255, txload 1/255, rxload
1/255   Encapsulation HDLC, loopback not
set
  Keepalive set (10 sec)
  Last input 00:00:01, output 00:00:02, output
hang never
  Last clearing of "show interface"
counters 04:06:06
  Input queue: 0/75/0/0
(size/max/drops/flushes); Total output drops: 0
  Queueing strategy: fifo
  Output queue: 0/40 (size/max)
  5 minute input rate 0 bits/sec, 0 packets/sec
  5 minute output rate 0 bits/sec, 0
packets/sec
     4767 packets input, 317155 bytes, 0 no
buffer
     Received 1713 broadcasts (0 IP multicasts)
0
runts,
0 giants, 0 throttles
1  input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 1 abort
     4825 packets output, 316451 bytes, 0
underruns
     0 output errors, 0 collisions, 5 interface
resets
     4 unknown protocol drops
     0 output buffer failures, 0 output buffers
swapped out
     12 carrier transitions
     DCD=up
DSR=up  DTR=up  RTS=up
CTS=up

Исходя из заданной пропускной способности, попробуйте определить, как будут выглядеть таблицы маршрутизации маршрутизаторов R2 и R3 до выполнения команды show ip route. Останутся ли их таблицы маршрутизации прежними или изменятся?

Шаг 4: Настройте на маршрутизаторах R1, R2 и R3 интерфейс G0/0 как пассивный.

Пассивный интерфейс не позволяет передавать исходящие и входящие обновления маршрутизации через настроенный интерфейс. Команда passive-interface интерфейс заставляет маршрутизатор прекратить отправку и получение пакетов приветствия через интерфейс, но сеть, связанная с этим интерфейсом, по-прежнему будет объявляться для других маршрутизаторов через интерфейсы, не являющиеся пассивными. Интерфейсы маршрутизатора, подключенные к локальным сетям, обычно настраиваются как пассивные.

R1(config)# router eigrp 10
R1(config-router)# passive-interface g0/0

R2(config)# router eigrp 10
R2(config-router)# passive-interface g0/0

R3(config)# router eigrp 10
R3(config-router)# passive-interface g0/0

Шаг 5: Проверьте конфигурацию пассивных интерфейсов.

Введите на маршрутизаторах R1, R2 и R3 команду show ip protocols и убедитесь, что интерфейс G0/0 настроен как пассивный.

R1# show ip protocols
*** IP Routing
is NSF aware ***

Routing Protocol
is "eigrp 10"
  Outgoing update filter list for all
interfaces is not set
  Incoming update filter list for all
interfaces is not set
  Default networks flagged in outgoing updates
  Default networks accepted from incoming
updates
  EIGRP-IPv4 Protocol for AS(10)
    Metric weight K1=1, K2=0, K3=1, K4=0, K5=0
    NSF-aware route hold timer is 240
    Router-ID: 192.168.1.1
    Topology : 0 (base)
      Active Timer: 3 min
      Distance: internal 90 external 170
      Maximum path: 4
      Maximum hopcount 100
      Maximum metric variance 1

  Automatic Summarization: disabled
  Maximum path: 4   Routing for Networks:
    10.1.1.0/30
    10.3.3.0/30
    192.168.1.0   Passive
Interface(s):
    GigabitEthernet0/0   Routing Information Sources:
    Gateway         Distance      Last Update
    10.3.3.2              90      00:48:09
    10.1.1.2              90      00:48:26
  Distance: internal 90 external 170

Вопросы на закрепление

При выполнении лабораторной работы можно было ограничиться только статической маршрутизацией. Каковы преимущества использования EIGRP?


Сводная таблица интерфейсов маршрутизаторов

Сводная информация об интерфейсах маршрутизаторов

Модель маршрутизатора

Интерфейс

Ethernet № 1

Интерфейс

Ethernet № 2

Последовательный интерфейс № 1

Последовательный интерфейс № 2

1800

Fast Ethernet 0/0 (F0/0)

Fast Ethernet 0/1 (F0/1)

Serial 0/0/0 (S0/0/0)

Serial 0/0/1 (S0/0/1)

1900

Gigabit Ethernet 0/0 (G0/0)

Gigabit Ethernet 0/1 (G0/1)

Serial 0/0/0 (S0/0/0)

Serial 0/0/1 (S0/0/1)

2801

Fast Ethernet 0/0 (F0/0)

Fast Ethernet 0/1 (F0/1)

Serial 0/1/0 (S0/1/0)

Serial 0/1/1 (S0/1/1)

2811

Fast Ethernet 0/0 (F0/0)

Fast Ethernet 0/1 (F0/1)

Serial 0/0/0 (S0/0/0)

Serial 0/0/1 (S0/0/1)

2900

Gigabit Ethernet 0/0 (G0/0)

Gigabit Ethernet 0/1 (G0/1)

Serial 0/0/0 (S0/0/0)

Serial 0/0/1 (S0/0/1)

Примечание. Чтобы узнать, каким образом настроен маршрутизатор, изучите интерфейсы с целью определения типа маршрутизатора и количества его интерфейсов. Не существует эффективного способа перечислить все комбинации настроек для каждого класса маршрутизаторов. В этой таблице содержатся идентификаторы для возможных сочетаний интерфейсов Ethernet и последовательных интерфейсов в устройстве. В таблицу не включены никакие иные типы интерфейсов, даже если они присутствуют на конкретном маршрутизаторе. В качестве примера можно привести интерфейс ISDN BRI. Строка в скобках — это принятое сокращение, которое можно использовать в командах Cisco IOS для представления интерфейса.
