Настройка протокола DHCP с помощью команд Cisco IOS

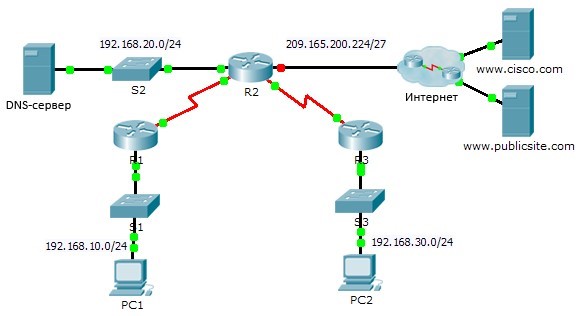

Топология

Настройка протокола DHCP с помощью команд Cisco IOS

Таблица адресации

Устройство

Интерфейс

IPv4-адрес

Маска подсети

Шлюз по умолчанию

R1

G0/0

192.168.10.1

255.255.255.0

Недоступно

S0/0/0

10.1.1.1

255.255.255.252

Недоступно

R2

G0/0

192.168.20.1

255.255.255.0

Недоступно

G0/1

Назначенный DHCP

Назначенный DHCP

Недоступно

S0/0/0

10.1.1.2

255.255.255.252

Недоступно

S0/0/1

10.2.2.2

255.255.255.252

Недоступно

R3

G0/0

192.168.30.1

255.255.255.0

Недоступно

S0/0/1

10.2.2.1

255.255.255.0

Недоступно

PC1

Сетевой адаптер

Назначенный DHCP

Назначенный DHCP

Назначенный DHCP

PC2

Сетевой адаптер

Назначенный DHCP

Назначенный DHCP

Назначенный DHCP

DNS-сервер

Сетевой адаптер

192.168.20.254

255.255.255.0

192.168.20.1


Задачи

Часть 1. Настройка маршрутизатора в качестве DHCP-сервера

Часть 2. Настройка ретранслятора DHCP

Часть 3. Настройка маршрутизатора в качестве DHCP-клиента Часть 4. Проверка протокола DHCP и подключения

Сценарий

Выделенный сервер DHCP хорошо масштабируется и им относительно легко управлять, однако использование подобного сервера в каждой точке сети может оказаться слишком затратным. Вместе с тем маршрутизатор Cisco можно настроить для обеспечения DHCP-служб без необходимости в выделенном сервере. В маршрутизаторах Cisco применяется набор функций Cisco IOS Easy IP, который можно использовать в качестве дополнительного, полнофункционального сервера DHCP. По умолчанию Easy IP-адрес выдаёт настройки в аренду на 24 часа. Как специалисту по обслуживанию сетей, вам необходимо настроить маршрутизатор Cisco в качестве сервера DHCP, чтобы обеспечить динамическое распределение адресов для клиентов внутри сети. Также необходимо настроить пограничный маршрутизатор в качестве DHCP-клиента таким образом, чтобы он получал IP-адрес от сети интернет-провайдера.

Часть 1. Настройка маршрутизатора в качестве DHCP-сервера

Шаг 1: Исключите зарезервированные IPv4-адреса из пула DHCP.

Настройте маршрутизатор R2 таким образом, чтобы он исключил первые десять адресов из пулов DHCP локальных сетей маршрутизаторов R1 и R3. Все другие адреса должны быть доступны в пуле адресов DHCP.

Шаг 2: На маршрутизаторе R2 создайте пул DHCP для локальной сети маршрутизатора R1.

a. Создайте пул DHCP под названием R1-LAN (с учётом регистра).

b. Настройте пул DHCP, который включает сетевые адреса, шлюз по умолчанию и IP-адрес DNSсервера.

Шаг 3: На маршрутизаторе R2 создайте пул DHCP для локальной сети маршрутизатора R3.

a. Создайте пул DHCP под названием R3-LAN (с чувствительным регистром).

b. Настройте пул DHCP, который включает сетевые адреса, шлюз по умолчанию и IP-адрес DNSсервера.


Часть 2. Настройка DHCP-ретрансляции

Шаг 1: Настройте маршрутизаторы R1 и R3 в качестве агентов-ретрансляторов.

Шаг 2: Настройте узлы PC1 и PC2 таким образом, чтобы они получали IP-адреса через DHCP

Часть 3. Настройте коммутатор S2 в качестве клиента DHCP.

a. Настройте интерфейс Gigabit Ethernet 0/1 на маршрутизаторе R2 для получения информации об IP-адресации через DHCP и включения интерфейса.

Примечание. В программе Packet Tracer используйте функцию Fast Forward Time (Ускорить), чтобы ускорить процесс или подождите, пока между между маршрутизаторами R2 и ISP установятся отношения смежности EIGRP.

b. Используйте команду show ip interface brief, чтобы убедиться, что маршрутизатор R2 получил IPадрес от DHCP-сервера.


Часть 4. Проверка протокола DHCP и связности

Шаг 1: Проверьте ассоциации MAC- и IP-адресов в DHCP.

R2# show ip dhcp binding
IP address       Client-ID/              Lease expiration        Type
                 Hardware address
192.168.10.11    0002.4AA5.1470           --                     Automatic
192.168.30.11    0004.9A97.2535           --                     Automatic

Шаг 2: Проверьте конфигурации.

Убедитесь в том, что PC1 и PC2 теперь могут отправлять эхо-запросы друг другу и другим устройства
